給電話機巧設定時免打擾功能,No disturb funciton

關鍵字：電話免打擾電路

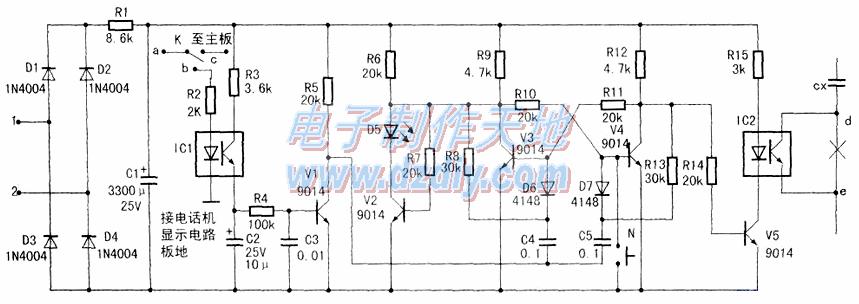

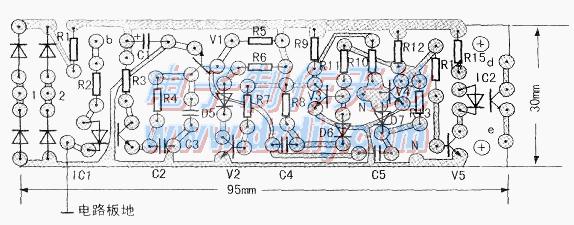

作者：劉福啟 劉文 現在的電話機功能比較齊全，大都"具有來電顯示、免提、暫停／重撥、定鬧、回撥／追撥、lP撥號、鈴聲選擇、計算器等諸多功能。HCD8688P/TSDL型全國通用來電顯示電路比較具有代表性。采用該電路的電話機社會擁有量較大。筆者認為，功能如此齊全的電路沒有定時免打擾功能是一個缺憾，對喜歡午休的人來說，入睡后如果被電話鈴聲驚醒、將是非常煩惱的事情。有的人怕電話鈴聲影響午休，采取拔掉電話線(或者長時間摘機)的方法，但是每天午休前后都要對電話線進行拔、插，特別是午休后如果忘記插上電話線，也會影響電話機的正常使用，甚是麻煩。在佰靈通HCD8688(8)P／TsDLC型電話機上。利用該機的鬧鐘功能增加部分元件，使電話機在不影響其它功能的情況下具備了定時免打擾功能，免打擾時間可任意設定隨時更改，非常方便，設定時間<24小時，精確到分鐘。所增加的元件不需外加電源供電，經半年使用穩定可靠，適合廣大電子愛好者自制。工作原理：路如下圖所示。電話外線電壓經D1～D4無極性變換、R1限流后。為后級電路提供工作電源。電路中V3、V4、R8一R13、D6、D7、C4、C5構成雙穩態觸發器，平時V3處于導通狀態、V4處于截止狀態，電流經R12、R14，使V5導通，IC2中的發光二極管有電流流過而發光，其光敏三極管導通；電路中CX為電話機鈴流電路中的隔直降壓電容器，IC2中光敏三極管的c、e極串接在電容CX的回路中。如果有電話打來．其振鈴電壓通過IC2中光敏三極管的c、e極構成回路而發出振鈴聲。電話機處于正常工作狀態。電路中的a點接至電話機的定鬧信號輸出端，當a點有方波鬧鐘信號輸出時，經R2使ICl中的發光二極管和光敏三極管導通，通過R3向C2充電，C2上的電壓很快上升，當C2上的電壓上升到V1的導通電壓時，V1飽和導通：其集電極電壓的突然下降。通過C4、D6使觸發器狀態反轉，V3截止，V4導通，V5因失去基極電流而截止，IC2中發二極光管和光敏三極管亦截止，切斷了電話機的鈴流回路，再有電話打進來時不再發出振鈴聲而進入免打擾狀態；當第二次鬧鐘信號出現時，雙穩態電路再次翻轉，免打擾狀態即被解除。R6、D5、V2、R7組成發光指示電路。在免打擾狀態下V3截止，V2導通，D5發光，指示電話機處于免打擾狀態。電路中C1的容量選用比較大，在此有濾波和續流作用，以保證電路在各種狀態下的穩定性；電路中使用了fCl、IC2兩個光電耦合器，消除對話機電路的影響，ICl內發光二極管的負極應接顯示電路板的地。這樣可適應各種電話機電路；K為定鬧、免打擾轉換開關；N為復位按紐，按下N可立即解除免打擾狀態。由圖可見，在免打擾狀態下，只是切斷了電話機的鈴流回路，不影響來電顯示、撥出電話和其它功能。而且午休時間結束后。電話機會輸出30秒鐘的聲響(比鬧鐘聲小的免提摘機忙音)催你起床。你可根據來電顯示，有選擇地回復未接電話。 元件選擇及制作：圖中電阻R1選用1/4W碳膜電阻，其余全部用1/16W碳膜電阻。ICl、IC2選用PC817光電耦合器，D5用φ3mm藍色高亮度發光管，固定在面板的適當位置，V3、V4最好配對使用，B值>150，其余元件的參數如圖中所標注。將元件按下圖對應焊接在電路板上，固定在電話機內空閑處，因話機內空間高度有限，安裝C1時應臥置，K選用微型撥動開關，固定在電話機后部(如不使用定鬧功能。可省略K。將R2直接與a點連接)，復位按扭N可選用電話機上的一個不常用按鍵。將該按鍵下面兩端的引線切斷作為復位按扭使用；電路中a點連接電話機中鬧鐘信號的輸出端“MUTE”接點(各種話機的顯示板同主板的連接排線均有“MUTE”標注)。CX是電話機中體積最大的無極性電容器，一般都采用1uF/250V，比較好找。測量CX兩端的直流電壓，將其低電位一端的線路切斷(圖中打×處)作為d、e端。連接好電路后不用調試即可正常工作。使用方法：免打擾時間的設定也就是電話機原定鬧時間的設定方法。用作免打擾時間設置時，需要設置兩個時間，第一個鬧響時間“ALl”設置為免打擾的開始時間，第二個鬧響時間“AL2”設置為免打擾的結束時間。“AL3”設為OFF，以后每天即會按設定時間進入免打擾狀態。
