老規矩，直接看圖！
效果如下：
高清大圖！
碼農多年，老眼昏花，動圖看不清？！那就看靜態截圖?。?！
不同分值效果如下：
看完了賣家秀，我們來看產品的制作過程吧！
canvas繪制圓環1、vue中，<template lang="pug">里的代碼如下：
canvas#baseCanvas是底部的灰色圓環
canvas#myCanvas是上邊的彩色圓環
需要用css樣式幫助我們把彩色圓環蓋到灰色圓環上邊。

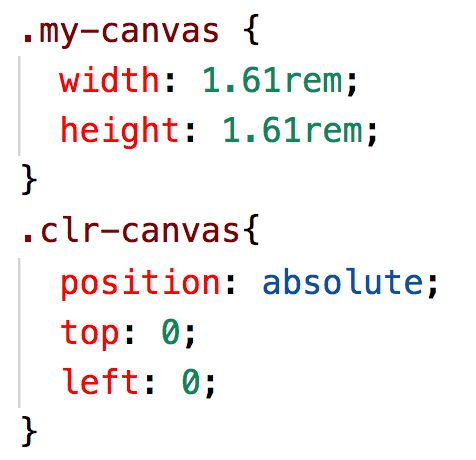

2、css樣式：
3、js-canvas的樣式繪制代碼
這段代碼也很簡單，看canvas的api即可
3-1、vue組件中，script標簽頂部定義需要用的變量
3-2、vue的methos對象中，定義方法三個：
drawBaseCanvas：用來繪制底部灰色圓環。由于灰色圓環沒有動畫效果，所以一開始就繪制一個完整的灰色圓環即可。drawClrCanvas：用來繪制上邊的彩色圓環。clearCanvas：用來清空畫布。這是彩色圓環動畫需要。因為我們圓環動畫效果的核心就是，每隔一段時間就把彩色圓環清空一下，然后把結束角度值增大、重畫，這樣連續起來就是動畫。
以下是三個方法的代碼：
上邊三個方法里邊的代碼，幾乎都是對canvas API的應用，看教程即可。

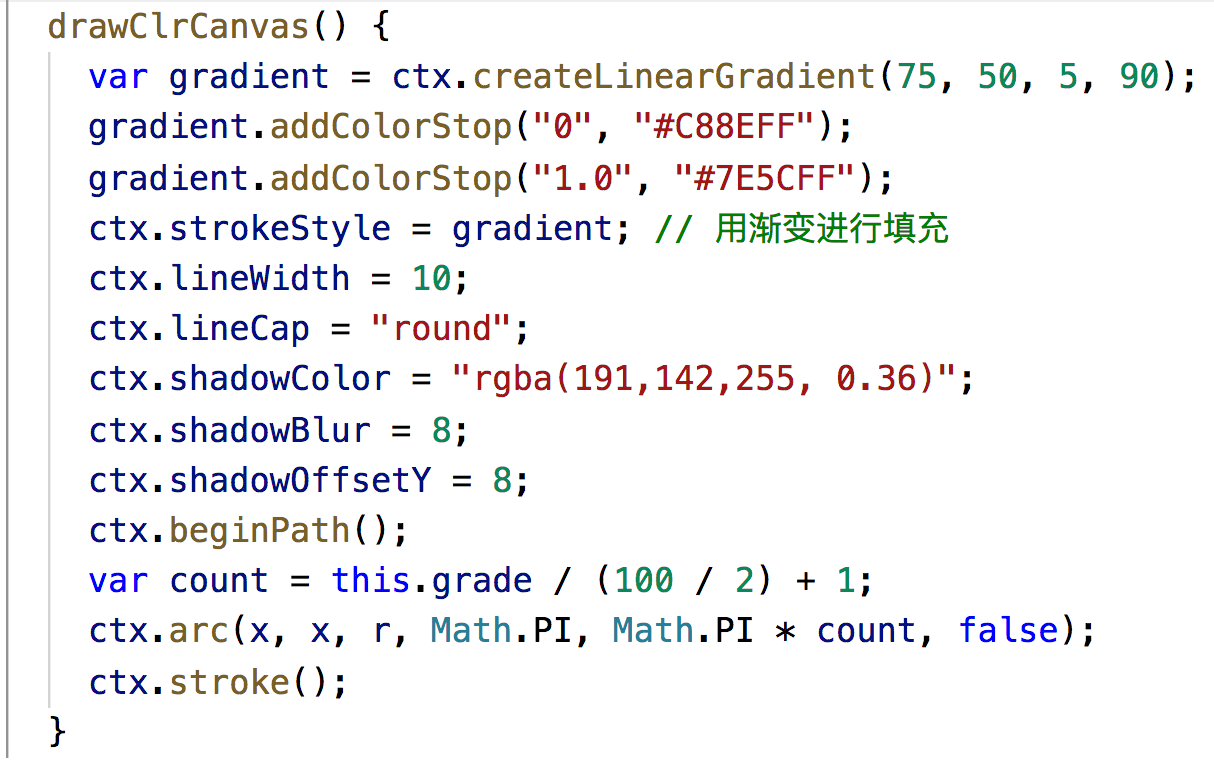

只有draoClrCanvas方法中，canvas圓形的繪制時，arc的參數里關于開始值、結束值的設置。
開始值決定了圓環的起始繪制位置，結束值決定了結束的位置（我好像說了一句廢話，但是冥思苦想后的思想描述文字，不想刪掉哈哈哈）
這個結束值的計算，對于我來說還是比較麻煩的。
count變量為什么要這么計算，我也忘了我是怎么鼓搗出來的了。
this.grade是100以內的正整數，表示分值。被定義在data中，默認是0分。
所以一開始彩色圓環就看不見，因為起始點和結束點都是0點。
如果更改grade的值，從0-100，canvas彩色圓環的值也就會更改。
這樣，只要我們逐漸修改grade的值，重新繪制，彩色圓環就會逐漸遞增，實現動畫效果。
圓環動畫效果
由于我這里需求特殊，需要用戶每次翻到canvas所在swiper時，才會觸發動畫（后來更麻煩一點需要柱狀圖和canvas部分有個入場效果后，動畫才開始。效果就是上圖中最長的那張gif動畫那樣）。
所以我得借助swiper才能實現。在swiper切換的回調函數中，從0開始不停遞增grade分數，并重新觸發彩色圓環的繪制，進而實現動畫效果。
vue中我用的swiper是'vue-awesome-swiper'。她的用法我在其他文章中寫過步驟。
swiper在vue-data中的配置里，有一個on對象。在on對象中的slideChange函數，就是每次翻頁swiper時會觸發的回調函數。
這里我說一下幾個比較特殊的點：
（1）vm：是我早就在vue的script中存儲的變量，初始化為null，然后在mounted中，將其賦值為vue實例對象。
初始化數據、繪制灰色圓環
通過這種方法，我在vue實例對象 - data - swiper - 回調函數中去拿vue實例對象 - data中的grade和gradeTarget屬性值，并對其進行修改。
ps：我也不知道這么做是不是很傻的一種做法，當時做到這里時是我遇到的一個難題，不知道怎么在swiper的on回調中獲取vue實例。于是就有了這么曲線救國的方法。如果看官有更好的解決方案，希望可以給我提供一個新的思路，感激不盡哦親
（2）(this.activeIndex == 2 && vm.isStar) || (this.activeIndex == 1 && !vm.isStar)
這里是因為業務，才這么判斷，可以忽略。
this在swiperChange函數中指向swiper對象。this.activeIndex是swiper實例的屬性，用官方的話說“返回當前活動塊(激活塊)的索引。”可以理解他指的是當前翻到的是哪一頁，就是當前你所看的swiper-slide的下標。
我因為用戶的身份，會判斷性的決定當前canvas所在swiper前一頁是否展示。 如果不展示就根本不會繪制前一頁，那么相應的當前頁的swiper的下標就會變成（index-1）。
總而言之，當滿足條件、用戶翻到canvas所在swiper頁面后，我就要觸發if里邊的圓環繪制邏輯。否則就走到else里初始化數據頁面的狀態、清除定時器暫停動畫、并把彩色圓環清空
（3）vm.aniShow
在我上篇《純css繪制柱狀圖》里邊說了，柱狀圖的動畫要跟canvas的動畫一起說。因為他們的動畫實現需要配合swiper的切換。說的就是這里的代碼：
vue - data - aniShow屬性變為true時，div.row就會添加ani這個class類名：
同樣，aniShow為true，progress的高度就會附上自己的目標值，也就是這個progress的實際高度經過百分制轉化后被賦予給了style屬性的height。
此時，因為progress的transition監聽了height變化，就開始有了高度漸增的柱狀圖遞增動畫了。

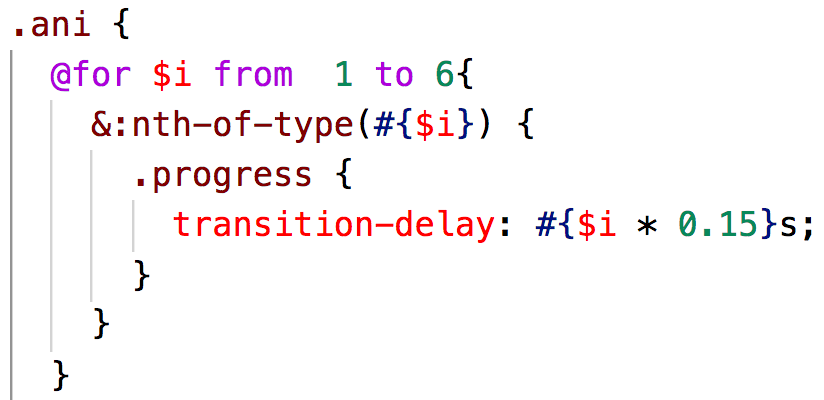

而ani類名下，progress的transition-delay實現了其高度錯開遞增效果。
可能只看文字描述很晦澀，再看一眼效果：
（4）彩色圓環繪制代碼部分
gradeTarget是實際分值，是最終要繪制到的結果。
grade從0開始，自增到gradeTarget的大小。
這里我沒有直接++vm.grade，我也不知道自己當時咋想的。
if判斷，如果grade遞增到了目標值gradeTarget或者大于目標值，就停止遞增，并讓grade=gradeTarget。屬于臨界值的判斷。在運動功能中，又算碰撞檢測。
反之，不到目標的話，就清除上一次繪制的canvas畫布，在grade遞增變化后重新繪制新的彩色圓環。
（5）所有這些放到setTimeout中，暫停500毫秒再執行，是為了等柱圖和環圖入場后，在開始繪制圓環的遞增效果。
其實上邊代碼都是很簡單的邏輯處理，看官們讀一遍代碼應該就差不離了。
新想法：
這個效果是我很久以前做的，今天在整理制作方法的時候，我想到自己代碼的一種優化方案：
其實沒必要在定時器里重新調用彩色圓環繪制方法。我們直接改的是this.grade屬性，監聽這個屬性的改變就好了其實。這樣此屬性在定時器中被修改，圓環方法就會自動執行。
這還是一個想法，還需要我的實踐。

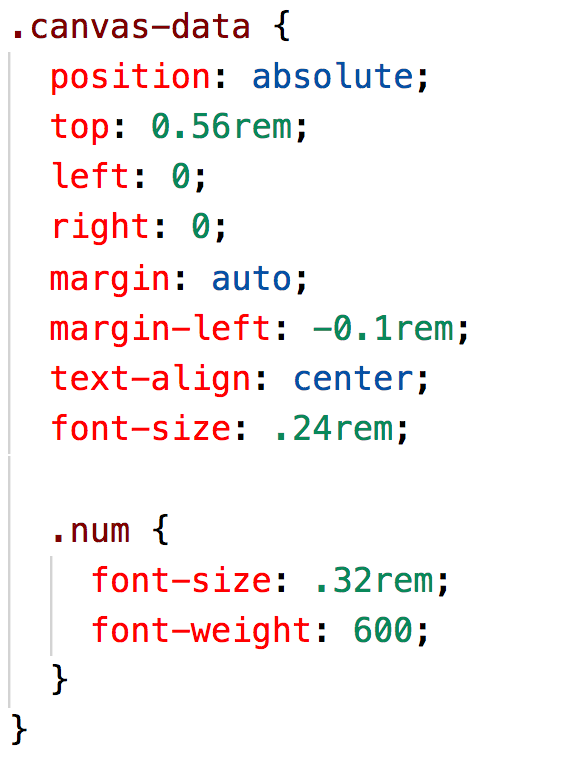

中間文字的遞增效果：
因為grade是每次遞增的分數，所以利用vue的雙向數據綁定，直接把grade當作分數值綁定到對應dom視圖處即可。
最后，圓環和上邊柱狀圖的動畫結合，就是animation控制一下動畫延遲即可。很簡單的。
index.vue源碼：
（注，源碼稍作整理，單獨提取。為了完整性也為了保護其他業務代碼，部分變量名做了修改，可能會和之前截圖中略微不同）
<template lang='pug'>
.indexs#Indexs.app-bg
transition(name="fade")
swiper#swiperBox(:options="swiperOption" ref="mySwiper")
swiper-slide.swiper-slide1
.container
.up
swiper-slide.swiper-slide2(v-if="isShow")
.my-shark
.up
swiper-slide.swiper-slide3
.container
.data-cont
.data.data01
.data01-charts
.row(v-for='item,index in Data' :key="index" :class='aniShow ? "ani":""')
.data-txt {{item.grade > 0 ? item.grade : '無數據'}}
.progress(:class='item.grade == 0 ? "nodata" : ""' :style="'height: ' + (aniShow ? (item.grade >= 100 ? (100 * 1.5) / 100 : item.grade == 0 ? 0.04 : item.grade * 1.5 / 100) : 0) +'rem'")
span.pg-data
.week {{item.week}}
.data.data02
.data02-charts
.canvas-box
//- baseCanvas
canvas#baseCanvas.my-canvas(ref="baseCanvas" width="174" height="174")
//- canvas
canvas#myCanvas.my-canvas.clr-canvas(ref="myCanvas" width="174" height="174")
.canvas-data #[span.num {{grade}}]分
</template>
<script>
var vm = null,
timer1 = null,
/* canvas基礎值 */
c = null, //document.getElementById("myCanvas");
ctx = null, //canvas-2d畫布
x = 161 / 2 + 1, //圓心坐標
r = (161 - 10) / 2; //半徑大小
/* swiper組件 */
import { swiper, swiperSlide } from "vue-awesome-swiper";
import { getData } from "../io/getData";
export default {
name: "Indexs",
components: {
swiper,
swiperSlide
},
data() {
return {
grade: 0, //圓環圖分數
gradeTarget: 78.54, //實際得分數，可ajax請求數據后修改
isShow: true,//是否展示第二頁swiper
aniShow: false,//是否開啟柱圖動畫
Data:[{
week: "第一周",
grade: 0
},
{
week: "第二周",
grade: 30
},
{
week: "第三周",
grade: 99.99
},
{
week: "第四周",
grade: 76.98
},
{
week: "第五周",
grade: 100
}],
swiperOption: {
//swiper參數
notNextTick: true,
direction: "vertical",
grabCursor: true,
setWrapperSize: true,
autoHeight: true,
slidesPerView: 1,
mousewheel: false,
mousewheelControl: false,
height: window.innerHeight, // 高度設置，占滿設備高度
resistanceRatio: 0,
observeParents: true,
initialSlide: 2 - 1, //設置初始化時，swiper的默認展示頁面，從零開始
on: {
slideChange() {
if (
(this.activeIndex == 2 && vm.isShow) ||
(this.activeIndex == 1 && !vm.isShow)
) {
console.log(this.activeIndex, vm.isShow, "繪制動畫");
setTimeout(function() {
// 配合展示柱狀圖動畫
vm.aniShow = true;
// 定時器不斷觸發繪制彩色圓環，實現圓環動畫效果
timer1 = setInterval(function() {
// 中間分數文案更改
var num = vm.grade;
num++;
if (num >= vm.gradeTarget) {
vm.grade = vm.gradeTarget;
clearInterval(timer1);
} else {
vm.grade = num;
}
vm.clearCanvas();
vm.drawClrCanvas();
}, 1000 / 60);
}, 500);
} else {
// 翻頁后，初始化數據頁面的狀態、清除定時器暫停動畫、并把彩色圓環清空
console.log("其他頁");
clearInterval(timer1);
vm.grade = 0;
vm.aniShow = false;
vm.clearCanvas();
}
}
}
}
};
},
computed: {},
mounted() {
// 初始化數據、繪制灰色圓環
vm = this;
c = this.$refs.myCanvas;
ctx = c.getContext("2d");
this.drawBaseCanvas();
},
methods: {
drawBaseCanvas() {
// canvas繪制
/* 基礎值 */
var c = this.$refs.baseCanvas, //document.getElementById("myCanvas");
// debugger;
ctx = c.getContext("2d"),
o = x,
randius = r;
/* 默認灰色圓圈 */
ctx.strokeStyle = "#eee";
ctx.lineWidth = 10;
ctx.beginPath();
ctx.arc(o, o, randius, 0, 2 * Math.PI);
ctx.stroke();
},
clearCanvas() {
// 清除畫布
ctx.clearRect(0, 0, 200, 200);
},
drawClrCanvas() {
var gradient = ctx.createLinearGradient(75, 50, 5, 90);
gradient.addColorStop("0", "#C88EFF");
gradient.addColorStop("1.0", "#7E5CFF");
ctx.strokeStyle = gradient; // 用漸變進行填充
ctx.lineWidth = 10;
ctx.lineCap = "round";
ctx.shadowColor = "rgba(191,142,255, 0.36)";
ctx.shadowBlur = 8;
ctx.shadowOffsetY = 8;
ctx.beginPath();
var count = this.grade / (100 / 2) + 1;
ctx.arc(x, x, r, Math.PI, Math.PI * count, false);
ctx.stroke();
}
}
};
</script>
<style lang='scss'>
// 柱圖
.row {
position: relative;
z-index: 1;
width: 0.61rem;
margin-bottom: -0.28 - 0.08 - 0.38rem;
text-align: center;
}
.data-txt {
font-size: 0.2rem;
line-height: 0.2rem;
margin-bottom: 0.09rem;
}
.progress {
height: 0rem;
transition: height 0.5s ease-in-out;
}
.ani {
@for $i from 1 to 6 {
&:nth-of-type(#{$i}) {
.progress {
transition-delay: #{$i * 0.15}s;
}
}
}
// &:nth-of-type(1) {
// .progress {
// transition-delay: .4s;
// }
// }
// &:nth-of-type(2) {
// .progress {
// transition-delay: .8s;
// }
// }
// &:nth-of-type(3) {
// .progress {
// transition-delay: 1s;
// }
// }
// &:nth-of-type(4) {
// .progress {
// transition-delay: 1.4s;
// }
// }
// &:nth-of-type(5) {
// .progress {
// transition-delay: 1.8s;
// }
// }
}
.pg-data {
display: block;
width: 0.12rem;
height: 100%;
margin: 0 auto;
background: linear-gradient(0deg, #c88eff 0%, #7e5cff 100%);
box-shadow: 0 -0.04rem 0.14rem 0 rgba(129, 93, 255, 0.4);
border-radius: 0.05rem 0.05rem 0 0;
}
// 0分展示規則
.nodata {
.pg-data {
border-radius: 0;
background: #e7e7e7;
box-shadow: none;
}
}
.week {
font-size: 0.2rem;
line-height: 0.2rem;
margin-top: 0.08rem;
color: #666;
}
// 環圖 - data02數據部分
.data02-charts {
margin-top: 0.32rem;
height: 1.61rem;
}
.canvas-box {
position: relative;
float: left;
width: 1.61rem;
height: 1.61rem;
margin-left: 0.92rem;
}
.my-canvas {
width: 1.61rem;
height: 1.61rem;
}
.clr-canvas {
position: absolute;
top: 0;
left: 0;
}
.canvas-data {
position: absolute;
top: 0.56rem;
left: 0;
right: 0;
margin: auto;
margin-left: -0.1rem;
text-align: center;
font-size: 0.24rem;
.num {
font-size: 0.32rem;
font-weight: 600;
}
}
</style>
