互連網早期的時候，主機間的互連使用的是NCP協議。這種協議本身有很多缺陷，如:不能互連不同的主機，不能互連不同的操作系統，沒有糾錯功能。為了改善這種缺點，大牛弄出了TCP/IP協議。現在幾乎所有的操作系統都實現了TCP/IP協議棧。

TCP/IP協議棧主要分為四層:應用層、傳輸層、網絡層、數據鏈路層,每層都有相應的協議，如下圖

所謂的協議就是雙方進行數據傳輸?shù)囊环N格式。整個網絡中使用的協議有很多,所幸的是每一種協議都有RFC文檔。在這里只對IP、TCP、UDP協議頭做一個分析。

首先來看看在網絡中，一幀以太網數據包的格式：

在Linux 操作系統中，當我們想發送數據的時候，我們只需要在上層準備好數據，然后提交給內核協議棧 , 內核協議棧自動添加相應的協議頭。下面我們來看看，每一層添加的協議頭具體內容。

一. TCP協議

TCP協議是面向連接、保證高可靠性(數據無丟失、數據無失序、數據無錯誤、數據無重復到達)傳輸層協議。

1.TCP頭分析

先來分析一下TCP頭的格式以及每一個字段的含義:

(1)端口號[16bit]

我們知道，網絡實現的是不同主機的進程間通信。在一個操作系統中，有很多進程，當數據到來時要提交給哪個進程進行處理呢?這就需要用到端口號。在TCP頭中，有源端口號(Source Port)和目標端口號(Destination Port)。源端口號標識了發送主機的進程,目標端口號標識接受方主機的進程。

(2)序號[32bit]

序號分為發送序號(Sequence Number)和確認序號(Acknowledgment Number)。

發送序號：用來標識從 TCP源端向 TCP目的端發送的數據字節流，它表示在這個報文段中的第一個數據字節的順序號。如果將字節流看作在兩個應用程序間的單向流動，則 TCP用順序號對每個字節進行計數。序號是 32bit的無符號數，序號到達 2  32－ 1后又從 0開始。當建立一個新的連接時， SYN標志變 1，順序號字段包含由這個主機選擇的該連接的初始順序號 ISN（ Initial Sequence Number）。

確認序號：包含發送確認的一端所期望收到的下一個順序號。因此，確認序號應當是上次已成功收到數據字節順序號加 1。只有 ACK標志為 1時確認序號字段才有效。 TCP為應用層提供全雙工服務，這意味數據能在兩個方向上獨立地進行傳輸。因此，連接的每一端必須保持每個方向上的傳輸數據順序號。

(3)偏移[4bit]

這里的偏移實際指的是TCP首部的長度，它用來表明TCP首部中32 bit字的數目，通過它可以知道一個TCP包它的用戶數據是從哪里開始的。這個字段占4bit,如4bit的值是0101,則說明TCP首部長度是5 * 4 = 20字節。 所以TCP的首部長度最大為15 * 4 = 60字節。然而沒有可選字段，正常長度為20字節。

(4)Reserved [6bit]

目前沒有使用，它的值都為0

(5)標志[6bit]

在TCP首部中有6個標志比特。他們中的多個可同時被置為1 。

URG         緊急指針(urgent pointer)有效

ACK          確認序號有效

PSH          指示接收方應該盡快將這個報文段交給應用層而不用等待緩沖區裝滿
RST           一般表示斷開一個連接

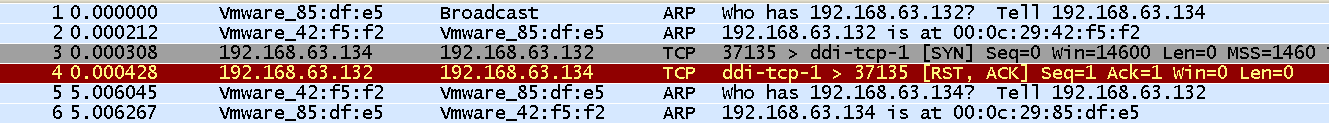

例如:一個TCP的客戶端向一個沒有監聽的端口的服務器端發起連接,wirshark抓包如下

可以看到host:192.168.63.134向host:192.168.63.132發起連接請求，但是host：192.168.63.132并沒有處于監聽對應端口的服務器端，這時

host : 192.168.63.132發一個RST置位的TCP包斷開連接。

SYN          同步序號用來發起一個連接

FIN            發送端完成發送任務(即斷開連接)

(6)窗口大小[16bit]

窗口的大小，表示源方法最多能接受的字節數。。

(7)校驗和[16bit]

校驗和覆蓋了整個的TCP報文段:TCP首部和TCP數據。這是一個強制性的字段，一定是由發端計算和存儲，并由收端進行驗證。

(8)緊急指針[16bit]

只有當URG標志置為1時緊急指針才有效。緊急指針是一個正的偏移量，和序號字段中的值相加表示緊急數據最后一個字節的序號。TCP的緊急方式是發送端向另一端發送緊急數據的一種方式。

(9)TCP選項

是可選的,在后面抓包的時候，我們在看看它

2.重點詳解

(1)三次握手建立連接

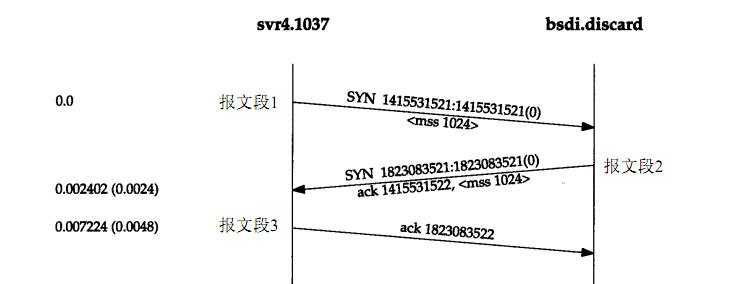

a.請求端(通常稱為客戶)發送一個SYN段指明客戶打算連接的服務器的端口，以及初始序號(ISN,在這個例子中為1415531521)。這個SYN段為報文段1。
b.服務器發回包含服務器的初始序號的SYN報文段(報文段2)作為應答。同時，將確認序號設置為客戶的ISN加1以對客戶的SYN報文段進行確認。一個SYN將占用一個序號
c.客戶必須將確認序號設置為服務器的ISN加1以對服務器的SYN報文段進行確認(報文段3)
這三個報文段完成連接的建立。這個過程也稱為三次握手(three-way handshake)

用wirshark抓包如下:

可以看到三次握手確定了雙方間包的序號、最大接受數據的大小以及MSS(Maximum Segment Size)。
MSS = MTU - IP頭 - TCP頭,MTU表示最大傳輸單元，我們在IP頭分析的時候會講到,它一般為1500個字節。IP頭和TCP 頭部帶可選選項的時候都是20個字節。這樣的話MSS=1500 - 20 -20 = 1460。

MSS限制了TCP包攜帶數據的大小,它的意思就是當應用層向傳輸層提交數據通過TCP協議進行傳輸時，如果應用層的數據>MSS就必須分段，分成多個段，逐個的發過去。

例如:應用層一次性向傳輸層提交4096個字節數據，這個時候通過wirshark抓包效果如下:

前三次是三次握手的過程，后面三次是傳送數據的過程，由于數據大小是4096個字節，所以用了三次進行傳遞(1448 + 1448 + 1200)。細心的人會問為什么每次傳送的最大數據大小不是1460個字節呢?因為這里的TCP攜帶可選項，TCP頭長度 = 20 + 12（可選選項大小） = 32字節。 這樣能傳輸?shù)淖畲髷?shù)據為:1500 - 20 - 32 = 1448個字節。

(2)四次揮手斷開連接

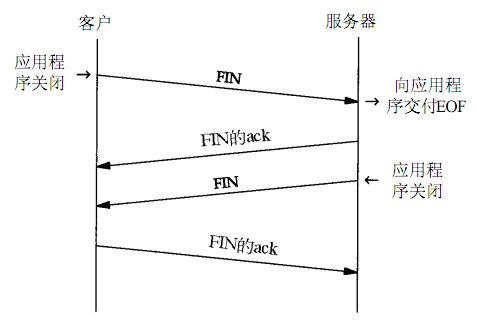

a.現在的網絡通信都是基于socket實現的，當客戶端將自己的socket進行關閉時，內核協議棧會向服務器自動發送一個FIN置位的包，請求斷開連接。我們稱首先發起斷開請求的一方稱為主動斷開方。
b.服務器端收到請客端的FIN斷開請求后，內核協議棧會立即發送一個ACK包作為應答，表示已經收到客戶端的請求
c.服務器運行一段時間后，關閉了自己的socket。這個時候內核協議棧會向客戶端發送一個FIN置位的包，請求斷開連接
d.客戶端收到服務端發來的FIN斷開請求后，會發送一個ACK做出應答，表示已經收到服務端的請求

用wirshar抓包分析如下:

(3)TCP可靠性的保證

TCP采用一種名為“帶重傳功能的肯定確認（positive acknowledge with retransmission）”的技術作為提供可靠數據傳輸服務的基礎。這項技術要求接收方收到數據之后向源站回送確認信息ACK。發送方對發出的每個分組都保存一份記錄，在發送下一個分組之前等待確認信息。發送方還在送出分組的同時啟動一個定時器，并在定時器的定時期滿而確認信息還沒有到達的情況下，重發剛才發出的分組。圖3-5表示帶重傳功能的肯定確認協議傳輸數據的情況，圖3-6表示分組丟失引起超時和重傳。為了避免由于網絡延遲引起遲到的確認和重復的確認，協議規定在確認信息中稍帶一個分組的序號，使接收方能正確將分組與確認關聯起來。

從圖 3-5可以看出，雖然網絡具有同時進行雙向通信的能力，但由于在接到前一個分組的確認信息之前必須推遲下一個分組的發送，簡單的肯定確認協議浪費了大量寶貴的網絡帶寬。為此， TCP使用滑動窗口的機制來提高網絡吞吐量，同時解決端到端的流量控制。

(4)滑動窗口技術

滑動窗口技術是簡單的帶重傳的肯定確認機制的一個更復雜的變形，它允許發送方在等待一個確認信息之前可以發送多個分組。如圖 3-7所示，發送方要發送一個分組序列，滑動窗口協議在分組序列中放置一個固定長度的窗口，然后將窗口內的所有分組都發送出去；當發送方收到對窗口內第一個分組的確認信息時，它可以向后滑動并發送下一個分組；隨著確認的不斷到達，窗口也在不斷的向后滑動。

二、UDP協議

UDP協議也是傳輸層協議，它是無連接，不保證可靠的傳輸層協議。它的協議頭比較簡單，如下:

這里的端口號就不解釋了,和TCP的端口號是一樣的含義。

Length占用2個字節，標識UDP頭的長度。Checksum : 校驗和,包含UDP頭和數據部分。

三、IP協議

I P是T C P / I P協議族中最為核心的協議。所有的T C P、U D P、I C M P及I G M P數據都以I P數據報格式傳輸。它的特點如下:
不可靠（u n r e l i a b l e）的意思是它不能保證 I P數據報能成功地到達目的地。 I P僅提供最好的傳輸服務。如果發生某種錯誤時，如某個路由器暫時用完了緩沖區， I P有一個簡單的錯誤處理算法：丟棄該數據報，然后發送 I C M P消息報給信源端。任何要求的可靠性必須由上層來提供（如T C P） 。

無連接（c o n n e c t i o n l e s s）這個術語的意思是I P并不維護任何關于后續數據報的狀態信息。每個數據報的處理是相互獨立的。這也說明， I P數據報可以不按發送順序接收。如果一信源向相同的信宿發送兩個連續的數據報（先是 A，然后是B） ，每個數據報都是獨立地進行路由選擇，可能選擇不同的路線，因此B可能在A到達之前先到達。

1.IP 頭格式

(1)版本　占4位，指IP協議的版本。通信雙方使用的IP協議版本必須一致。目前廣泛使用的IP協議版本號為4（即IPv4）。關于IPv6，目前還處于草案階段。

(2)首部長度　占4位，可表示的最大十進制數值是15。請注意，這個字段所表示數的單位是32位字長（1個32位字長是4字節），因此，當IP的首部長度為1111時（即十進制的15），首部長度就達到60字節。當IP分組的首部長度不是4字節的整數倍時，必須利用最后的填充字段加以填充。因此數據部分永遠在4字節的整數倍開始，這樣在實現IP協議時較為方便。首部長度限制為60字節的缺點是有時可能不夠用。但這樣做是希望用戶盡量減少開銷。最常用的首部長度就是20字節（即首部長度為0101），這時不使用任何選項。

(3)區分服務　占8位，用來獲得更好的服務。這個字段在舊標準中叫做服務類型，但實際上一直沒有被使用過。1998年IETF把這個字段改名為區分服務DS(Differentiated Services)。只有在使用區分服務時，這個字段才起作用。

(4)總長度　總長度指首部和數據之和的長度，單位為字節。總長度字段為16位，因此數據報的最大長度為216-1=65535字節。

在IP層下面的每一種數據鏈路層都有自己的幀格式，其中包括幀格式中的數據字段的最大長度，這稱為最大傳送單元MTU(Maximum Transfer Unit)。當一個數據報封裝成鏈路層的幀時，此數據報的總長度（即首部加上數據部分）一定不能超過下面的數據鏈路層的MTU值。

(5)標識(identification)　占16位。IP軟件在存儲器中維持一個計數器，每產生一個數據報，計數器就加1，并將此值賦給標識字段。但這個“標識”并不是序號，因為IP是無連接服務，數據報不存在按序接收的問題。當數據報由于長度超過網絡的MTU而必須分片時，這個標識字段的值就被復制到所有的數據報的標識字段中。相同的標識字段的值使分片后的各數據報片最后能正確地重裝成為原來的數據報。

(6)標志　占3位，但目前只有2位有意義。

●　標志字段中的最低位記為MF(More Fragment)。MF=1即表示后面“還有分片”的數據報。MF=0表示這已是若干數據報片中的最后一個

●　標志字段中間的一位記為DF(Don't Fragment)，意思是“不能分片”。只有當DF=0時才允許分片。

(7)片偏移　占13位。片偏移指出：較長的分組在分片后，某片在原分組中的相對位置。也就是說，相對用戶數據字段的起點，該片從何處開始。片偏移以8個字節為偏移單位。這就是說，每個分片的長度一定是8字節（64位）的整數倍。

(8)生存時間　占8位，生存時間字段常用的的英文縮寫是TTL(Time To Live)，表明是數據報在網絡中的壽命。由發出數據報的源點設置這個字段。其目的是防止無法交付的數據報無限制地在因特網中兜圈子，因而白白消耗網絡資源。最初的設計是以秒作為TTL的單位。每經過一個路由器時，就把TTL減去數據報在路由器消耗掉的一段時間。若數據報在路由器消耗的時間小于1秒，就把TTL值減1。當TTL值為0時，就丟棄這個數據報。

(9)協議　占8位，協議字段指出此數據報攜帶的數據是使用何種協議，以便使目的主機的IP層知道應將數據部分上交給哪個處理過程。

(10)首部檢驗和　占16位。這個字段只檢驗數據報的首部，但不包括數據部分。這是因為數據報每經過一個路由器，路由器都要重新計算一下首部檢驗和（一些字段，如生存時間、標志、片偏移等都可能發生變化）。不檢驗數據部分可減少計算的工作量。

(11)源IP地址　占32位。

(12)目的IP地址　占32位。

2.分片解釋

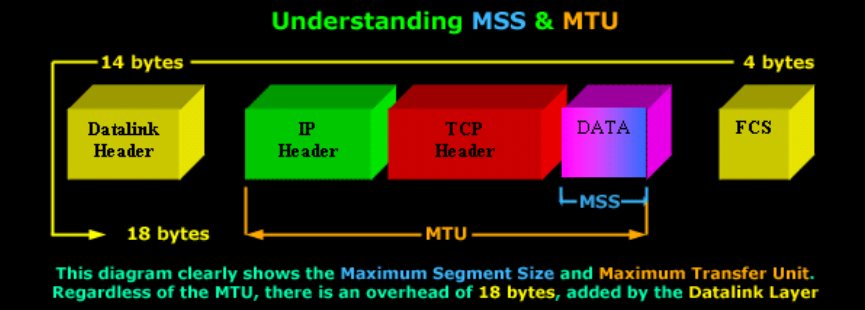

分片指的是需要傳送的數據大于最大傳輸單元（MTU）的時候，就需要分成多個包，然后一個個發送給對方。我們在說TCP的時候，說到MSS很多人不能區分它們。通過下面的圖，我想就可以完全區分它們了。

個人覺的如果通過TCP協議傳輸數據，到IP層的時候，可定不需要分片了。只有在通過UDP協議傳送大數據的時候，需要分片。

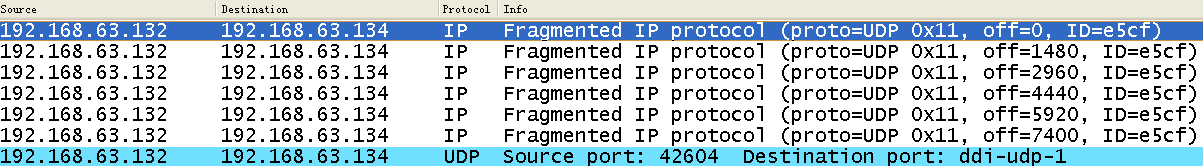

例如:用UDP協議傳送10240個字節數據

可以看到，但數據提交到網絡層的時候，由于數據超過了最大傳輸單元，就分片了。分成多個包通過IP協議發送個對方。每個數據包最大的字節為MTU - IP頭 = 1500 - 20 = 1480。

四 、以太網頭

三部分組成 :源MAC Address | 目的 MAC Address | 所使用的協議.

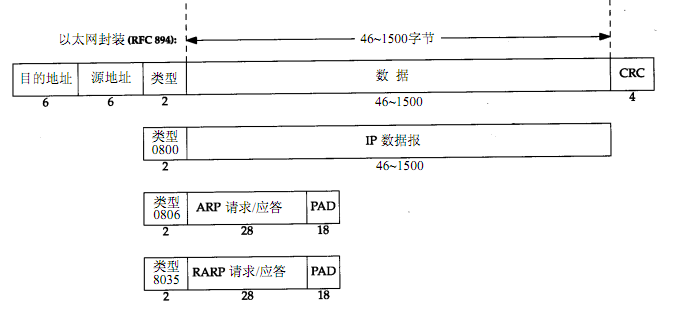

所以在以太網中，數據包的格式有一下幾種:

ARP協議是通過IP地址獲得對應的MAC地址，稱為地址解析協議

RARP協議是通過MAC地址來獲得對應的IP地址，稱為逆向地址解析協議
