HDFS是Hadoop Distribute File System 的簡稱，也就是Hadoop的一個分布式文件系統。

一、HDFS的優缺點

1.HDFS優點：

　　a.高容錯性

　　　　.數據保存多個副本

　　　　.數據丟的失后自動恢復

　　b.適合批處理

　　　　.移動計算而非移動數據

　　　　.數據位置暴露給計算框架

　　c.適合大數據處理

　　　　.GB、TB、甚至PB級的數據處理

　　　　.百萬規模以上的文件數據

　　　　.10000+的節點

　　d.可構建在廉價的機器上

　　　　.通過多副本存儲，提高可靠性

　　　　.提供了容錯和恢復機制

2.HDFS缺點

　　a.低延遲數據訪問處理較弱

　　　　.毫秒級別的訪問響應較慢

　　　　.低延遲和高吞吐率的請求處理較弱

　　b.大量小文件存取處理較弱

　　　　.會占用大量NameNode的內存

　　　　.尋道時間超過讀取時間

　　c.并發寫入、文件隨機修改

　　　　.一個文件僅有一個寫者

　　　　.僅支持Append寫入

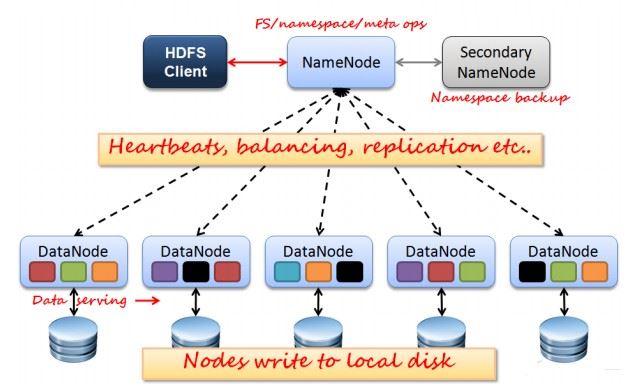

二、HDFS的架構

　　如上圖所示，HDFS也是按照Master和Slave的結構。分NameNode、SecondaryNameNode、DataNode這幾個角色。

　　NameNode：是Master節點，是大領導。管理數據塊映射；處理客戶端的讀寫請求；配置副本策略；管理HDFS的名稱空間；

　　SecondaryNameNode：是一個小弟，分擔大哥namenode的一部分工作量；是NameNode的冷備份；合并fsimage和fsedits然后再發給namenode。

　　DataNode：Slave節點，奴隸，干活的。負責存儲client發來的數據塊block；執行數據塊的讀寫操作。

　　熱備份：b是a的熱備份，如果a壞掉。那么b馬上運行代替a的工作。

　　冷備份：b是a的冷備份，如果a壞掉。那么b不能馬上代替a工作。但是b上存儲a的一些信息，減少a壞掉之后的損失。

　　fsimage:元數據鏡像文件（文件系統的目錄樹。）

　　edits：元數據的操作日志（針對文件系統做的修改操作記錄）

　　namenode內存中存儲的是=fsimage+edits。

　　SecondaryNameNode負責定時默認1小時，從namenode上，獲取fsimage和edits來進行合并，然后再發送給namenode。減少namenode的工作量。

三、HDFS數據存儲單元

1.文件被切割成固大小的數據塊

　　a.默認數據塊大小是64MB，數據塊大小可配置

　　b.若數據塊大小不到64MB，則單獨成一個數據塊

2.一個文件存儲方式

　　a.按大小切割成若干個block，存儲在不同的節點上

　　b.每個block默認存三個副本

　　block大小和副本數由Client上傳文件的時候設置，文件上傳成功以后，副本數可以變更，但是Block 大小不可變。

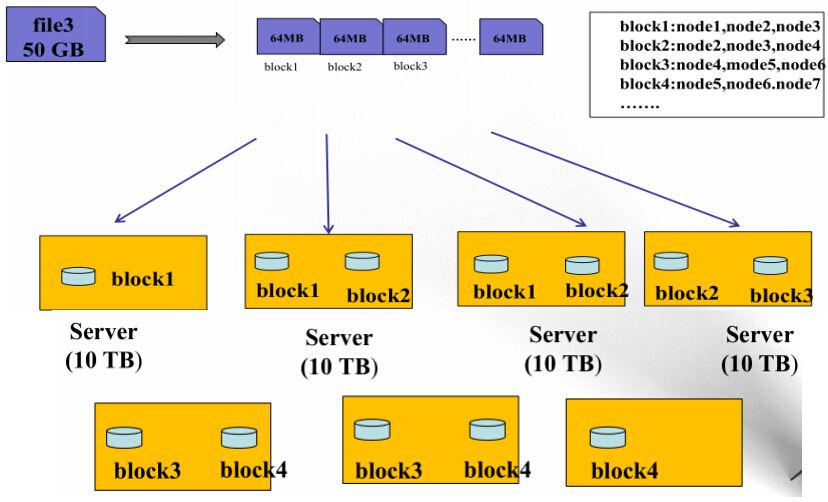

四、HDFS設計思想

　　一個50G的文件上傳到HDFS上，首先該文件被切割成了若干個64MB的block，block1在node1,node2,node3上存儲了3（默認3個，可以設置）個副本，block2在node2,node3,node4上存儲了3個副 本block3....直到所有的block都存儲3個副本；

五、NameNode（NN）、 SencondryNameNode （SNN）、DataNode（DN）

1.NameNode (NN) 的工作

　　a.接受客戶端的讀寫服務

　　b.保存metadata的信息，包括：文件的owership和permissions、文件包含哪些block、block保存在哪些DataNode節點上（在啟動時由DataNode上報）

　　c.NameNode 的metadata信息會在啟動后加載到內存中

　　　　.metadata信息在磁盤上存儲的文件為“fsimage”

　　　　.Block的位置信息不保存在fsimage中（由DataNode上報）

　　　　.edits中保存對metadata的操作日志

2.SecondryNameNode(SNN) 的工作

　　a.它不是NN的備份（但可以做NN的部分備份的工作），它的主要工作是幫助NN合并edits log 減少NN的啟動時間

　　b.SNN合并時機

　　　　.根據配置文件設置的時間間隔fs.checkpoint.period 默認3600秒

　　　　.根據配置文件設置的edits log的大小 fs.checpoint.size 默認的edits log 大小為64MB

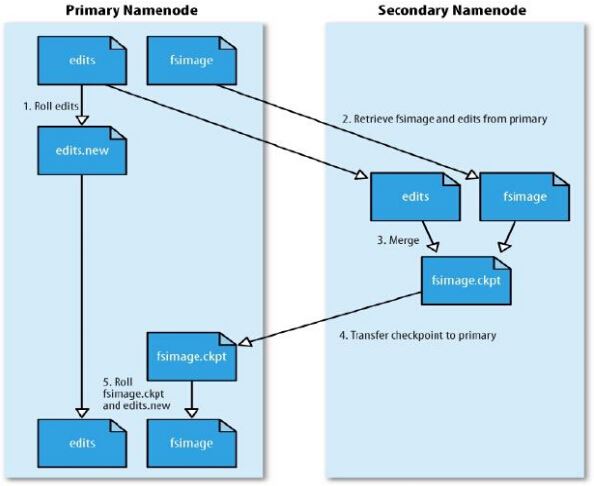

　　c.SNN合并流程

　　　　1>NN 創建一個新的edits log 來接替老的 edits 的工作

　　　　2>NN 將fsimage 和 舊的edits 拷備到 SNN上

　　　　3>SNN上進行合并操作，產生一個新的fsimage

　　　　4>將新的fsimage 復制一份到NN上

　　　　5>使用新的fsimage 和 新的edits log

3.DataNode （DN）

　　a.存儲數塊

　　b.啟動DN線程時，DN會自動向NN匯報Block的信息

　　c.NN向DN發送心跳檢測，與其DN保持聯系（3秒一次） 如果NN 連續10分鐘沒有收到DN的心跳，則認為該DN已經lost,并從其他DN中備份一份該DN上的所有block

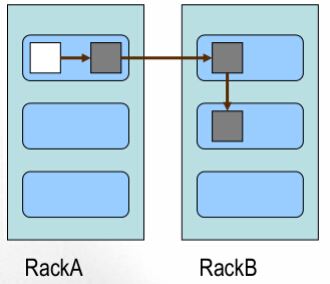

　　d.block的放置策略

　　　　.第一個副本，放置在上傳文件的DN上，如果是集群外提交，則隨便選擇一臺磁盤、內存、CPU不太忙的節點存儲

　　　　.第二個副本，放置在與第一個副本不同機架上的節點上

　　　　.第三個副本，放置在與第二個副本相同機架上的相鄰的節點上

　　　　.更多副本隨機放置

六、HDFS的寫流程和讀流程

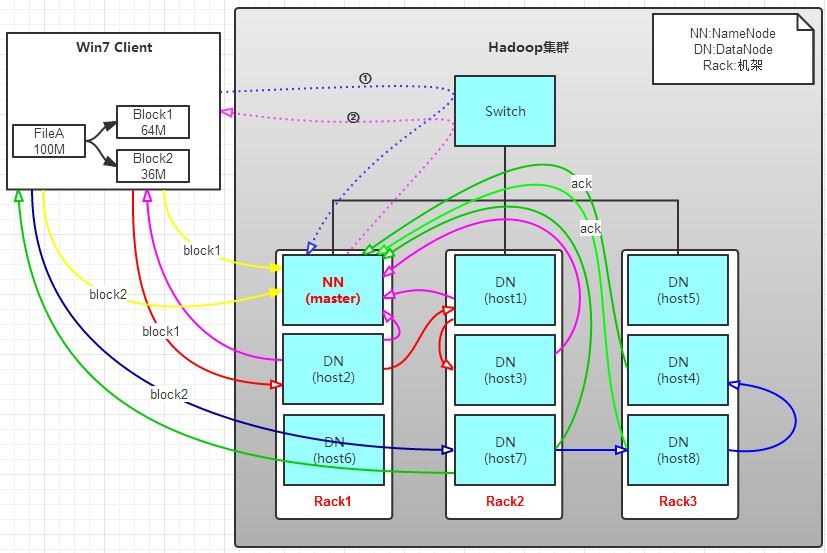

1.HDFS寫流程

　　　　例：

　　有一個文件FileA，100M大小。Client將FileA寫入到HDFS上。

　　HDFS按默認配置。

　　HDFS分布在三個機架上Rack1，Rack2，Rack3。

　　a.Client將FileA按64M分塊。分成兩塊，block1和Block2;

　　b.Client向nameNode發送寫數據請求，如圖藍色虛線①------>。

　　c.NameNode節點，記錄block信息。并返回可用的DataNode，如粉色虛線②--------->。

　　Block1: host2,host1,host3

　　Block2: host7,host8,host4

原理：

NameNode具有RackAware機架感知功能，這個可以配置。

若client為DataNode節點，那存儲block時，規則為：副本1，同client的節點上；副本2，不同機架節點上；副本3，同第二個副本機架的另一個節點上；其他副本隨機挑選。

若client不為DataNode節點，那存儲block時，規則為：副本1，隨機選擇一個節點上；副本2，不同副本1，機架上；副本3，同副本2相同的另一個節點上；其他副本隨機挑選。

　　d.client向DataNode發送block1；發送過程是以流式寫入。

　　　　1>將64M的block1按64k的package劃分;

　　　　2>然后將第一個package發送給host2;

　　　　3>host2接收完后，將第一個package發送給host1，同時client想host2發送第二個package；

　　　　4>host1接收完第一個package后，發送給host3，同時接收host2發來的第二個package。

　　　　5>以此類推，如圖紅線實線所示，直到將block1發送完畢。

　　　　6>host2,host1,host3向NameNode，host2向Client發送通知，說“消息發送完了”。如圖粉紅顏色實線所示。

　　　　7>client收到host2發來的消息后，向namenode發送消息，說我寫完了。這樣就真完成了。如圖黃色粗實線

　　　　8>發送完block1后，再向host7，host8，host4發送block2，如圖藍色實線所示。

　　　　9>發送完block2后，host7,host8,host4向NameNode，host7向Client發送通知，如圖淺綠色實線所示。

　　　　10>client向NameNode發送消息，說我寫完了，如圖黃色粗實線。。。這樣就完畢了。

　　分析，通過寫過程，我們可以了解到：

　　　　①寫1T文件，我們需要3T的存儲，3T的網絡流量貸款。

　　　　②在執行讀或?qū)懙倪^(guò)程中，NameNode和DataNode通過HeartBeat進行保存通信，確定DataNode活著。如果發現DataNode死掉了，就將死掉的DataNode上的數據，放到其他節點去。讀取時，要讀其他節點去。

　　　　③掛掉一個節點，沒關系，還有其他節點可以備份；甚至，掛掉某一個機架，也沒關系；其他機架上，也有備份。

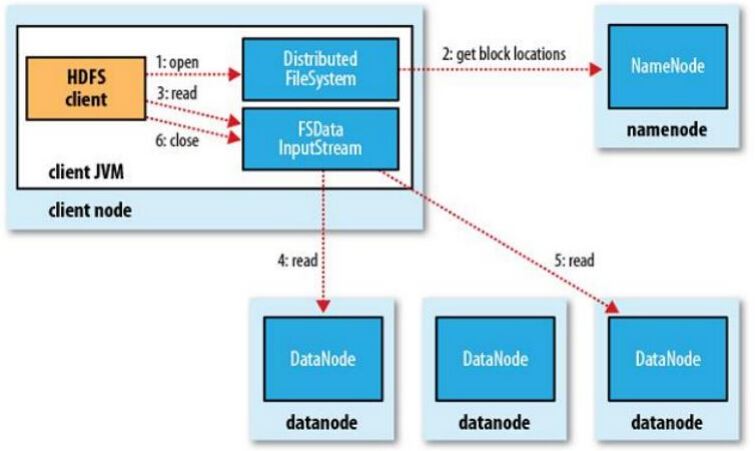

2.讀流程

　　　　例：

　　　讀操作就簡單一些了，如圖所示，client要從datanode上，讀取FileA。而FileA由block1和block2組成。

　　 那么，讀操作流程為：

　　　　a.client向namenode發送讀請求。

　　　　b.namenode查看Metadata信息，返回fileA的block的位置。

　　　　 block1:host2,host1,host3

　　　　block2:host7,host8,host4

　　　　c.block的位置是有先后順序的，先讀block1，再讀block2。而且block1去host2上讀取；然后block2，去host7上讀取；

七、HDFS文件權限

　　1.與linux系統文件權限類似

　　　　r:read w:write x:execute 權限x對于文件忽略，對于文件夾表示是否允許訪問

　　2.如果linux系統用戶zhangsan使用hadoop命令創建一個文件 ，那么該文件在HDFS中的所有者就是zhangsan。

　　3.HDFS權限的目：阻止好人做錯事，而不是阻止壞人做壞事；例：只要是zhangsan上傳的文件，那HDFS就認為這個文件屬于張三，當下次過來操作的還是zhangsan那就可以操作，而不需要密碼驗證之類的操作。

八、安全模式

在NameNode啟動以后會一段時間是處于安全模式，在安全模式下只可查看不能修進行其他操作，因?yàn)樵诎踩Ｊ较翹N和DN需要做很多工作；

　　1.NN 啟動的時候首先需要將fsimage 載入內存，并執行編輯日志中的各項操作。

　　2.一旦在文件系統中建立了一個新的元數據的映射，則創建一個新的fsimage 文件（與SNN配合）和一個空的edits文件

　　3.安全模式下的NameNode，對客戶端是只讀的（顯示文件目錄、內容等 ，其他的刪除、修改、重命名操作都會失敗）

　　4.在安全模式下，NameNode會收集來自DataNode匯報的block的信息，如果DN匯報的block的最副本數大于設置的最小副本數，則會認為是“安全”的。

　　　如果有block的副本數沒有達到設置的最小副本數，則該block會被復制直到達到設置的最小副本數為止。

總結

以上所述是小編給大家介紹的Hadoop 分布式存儲系統 HDFS的實例詳解，希望對大家有所幫助，如果大家有任何疑問歡迎給我留言，小編會及時回復大家的！
