當前有效matplotlib版本為：3.4.1。

概述

axes()函數功能與subplot()函數極其相似。都是向當前圖像（figure）添加一個子圖（Axes），并將該子圖設為當前子圖或者將某子圖設為當前子圖。兩者的區別在于subplot()函數通過參數確定在子圖網格中的位置，而axes()函數在添加子圖位置時根據4個坐標確定位置。

函數的定義簽名為：matplotlib.pyplot.axes(arg=None, **kwargs)

函數的調用簽名為：

# 在當前圖像中添加一個鋪滿的子圖
plt.axes()
# 根據rect位置添加一個子圖
plt.axes(rect, projection=None, polar=False, **kwargs)
# 將ax設置為當前子圖
plt.axes(ax)

函數的參數為：

• arg : 取值為 None或四元組rect。
  • None：使用subplot(**kwargs)添加一個新的鋪滿窗口的子圖。
  • 四元組rect：rect = [left, bottom, width, height]，使用 ~.Figure.add_axes根據rect添加一個新的子圖。
• rect的取值為以左下角為繪制基準點，確定高度和寬度。rect的4個元素均應在[0,1]之間（即以圖像比例為單位）。
• projection： 控制子圖的投影方式。{None, 'aitoff', 'hammer', 'lambert', 'mollweide', 'polar', 'rectilinear', str}，默認值為None ，即'rectilinear'。
• polar：相當于設置projection='polar'。可選參數。布爾值，默認值為True。
• sharex, sharey：用于設置共享x/y軸。可選參數。Axes對象。默認值為None。
• lables：返回的子圖對象的標簽。可選參數。字符串。
• **kwargs：用于向創建子圖網格時用到的 ~matplotlib.gridspec.GridSpec類的構造函數傳遞關鍵字參數。可選參數。字典。

函數的返回值為：
.axes.SubplotBase實例，或其他~.axes.Axes的子類實例。

函數原理

axes函數其實是Figure.add_subplot和Figure.add_axes方法的封裝。源碼為：

def axes(arg=None, **kwargs):
    fig = gcf()
    if arg is None:
        return fig.add_subplot(**kwargs)
    else:
        return fig.add_axes(arg, **kwargs)

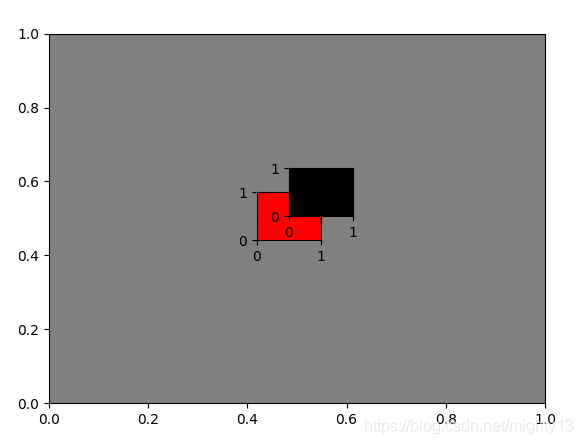

案例：使用axes函數添加子圖

根據輸出可知，axes添加的子圖是可以重疊的。

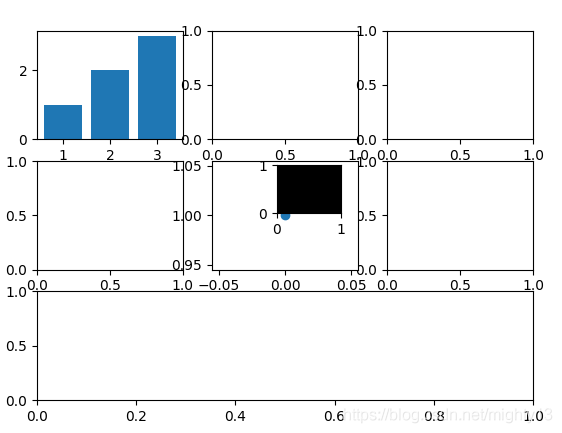

案例：混合應用subplot、subplots、subplot2grid、axes函數

import matplotlib.pyplot as plt

# 添加3行3列子圖9個子圖
fig, axes = plt.subplots(3, 3)
# 為第1個子圖繪制圖形
axes[0, 0].bar(range(1, 4), range(1, 4))
# 使用subplot函數為第5個子圖繪制圖形
plt.subplot(335)
plt.plot(1,'o')
# 使用subplot2grid函數將第三行子圖合并為1個
plt.subplot2grid((3,3),(2,0),colspan=3)
# 在圖像0.5,0.5位置添加一個0.1寬0.1長的背景色為黑色的子圖
plt.axes((0.5,0.5,0.1,0.1),facecolor='k')
plt.show()

axes函數與subplot、subplots、subplot2grid函數的對比

相同之處：
axes函數與subplot、subplot2grid函數都是添加一個子圖。

不同之處：
axes函數可在圖像中的任意位置添加子圖。subplot、subplots、subplot2grid函數只能根據固定的子圖網格位置添加子圖。
axes函數創建的子圖可重疊。subplot、subplots、subplot2grid函數創建的子圖如果位置重疊，會覆蓋掉原有的子圖（刪除原有子圖）。
