學在前面
上篇 OpenCV 博客原計劃完成一個 識別銀行卡號 的項目，但是寫的過程中發現，技術儲備不足，我無法在下述圖片中，提取出卡號區域，也就無法進行后續的識別了，再次意識到了自己技術還不達標，繼續學習。完不成，就實現其它學習項目。
輪廓識別實戰

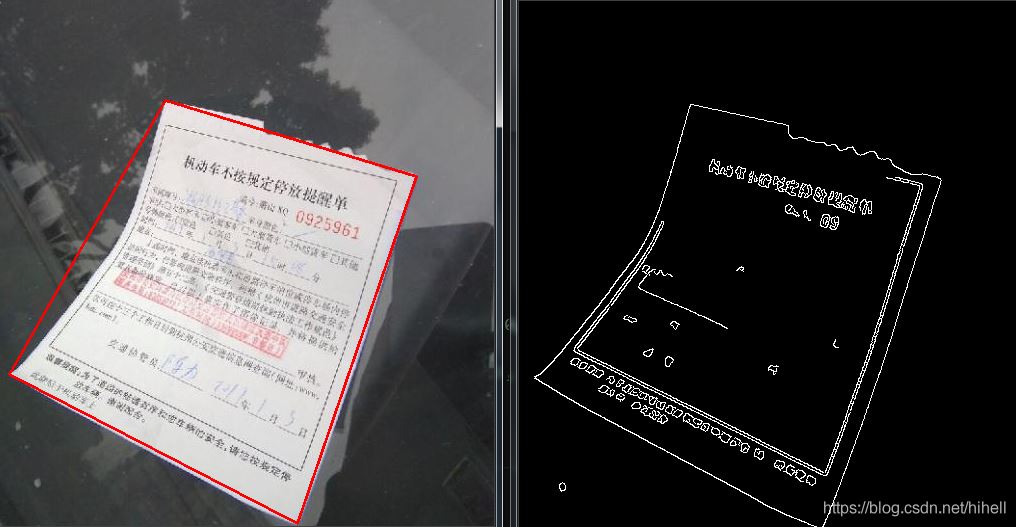

先看一下最終實現的效果，針對一張圖片（該圖片前景色和背景色差異較大），進行輪廓標記。
圖片基本處理
import cv2 as cv
src = cv.imread("./demo.jpg")
gray = cv.cvtColor(src, cv.COLOR_BGR2GRAY)
# cv.imshow("src", src)
gray = cv.GaussianBlur(gray, (5, 5), 0)
edges = cv.Canny(gray, 70, 210)
cv.imshow("edged", edges)
轉換成灰度圖，高斯模糊去噪，Canny 邊緣檢測，這些都是圖像處理的基本函數，使用方法已經在前文進行過相關學習。

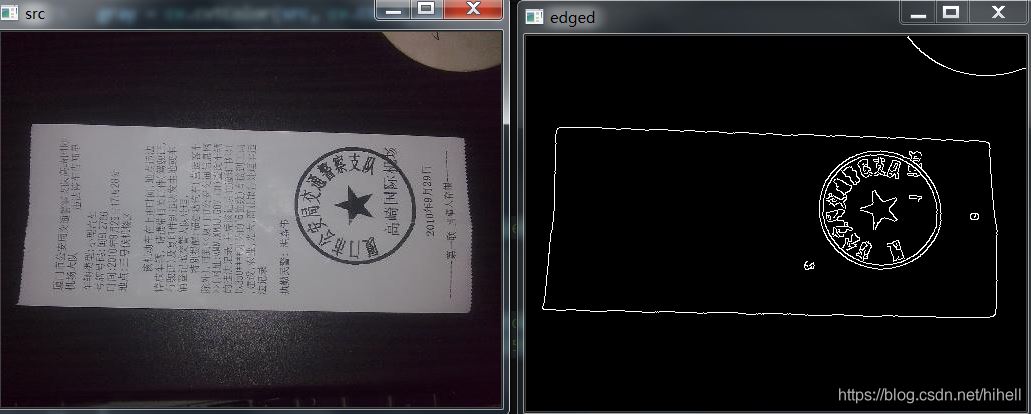

運行上述代碼之后，獲取基本邊緣數據。
輪廓檢測
下面就是檢測圖像輪廓具體位置的代碼了：
contours, hierarchy = cv.findContours(edges.copy(), cv.RETR_LIST, cv.CHAIN_APPROX_SIMPLE)
print(f"輪廓數量：{len(contours)}")
在 cv.findContours(edges, cv.RETR_LIST, cv.CHAIN_APPROX_SIMPLE) 中，第二個參數使用的是 cv.RETR_LIST，該參數值表示檢測所有輪廓，不建立等級關系，彼此獨立。如果只想獲取輪廓邊緣信息,不關心是否嵌套在另一個輪廓之內，使用該參數值即可。
第三個參數使用的是 cv.CHAIN_APPROX_SIMPLE，表示壓縮水平方向，垂直方向，對角線方向的元素，只保留該方向的終點坐標，例如一個矩形輪廓只需 4 個點來保存輪廓信息，這也是為了后面便于計算。
觀察上圖，可以發現最外側的邊緣面積是最大的，所以依據面積進行排序，依據其他值也可以，獲取面積最大的輪廓。
contours = sorted(contours, key = cv.contourArea, reverse = True)[:3]
對輪廓進行簡單繪制，獲得下圖效果。
cv.drawContours(src,contours,-1,(0,0,255),2)
遍歷輪廓，計算輪廓近似
先看代碼：
# 遍歷輪廓
for c in contours:
# 計算輪廓近似
peri = cv.arcLength(c, True)
approx = cv.approxPolyDP(c, 0.02 * peri, True)
一個新的函數 cv.arcLength，該函數的原型如下：
retval = cv2.arcLength(curve, closed)
該函數用于計算輪廓的周長。
下面的 cv.approxPolyDP 函數原型如下：
approxCurve = cv2.approxPolyDP(curve, epsilon, closed[, approxCurve])
函數參數如下：
curve：源圖像的某個輪廓；epsilon：距離值，表示多邊形的輪廓接近實際輪廓的程度，值越小，越精確；closed：輪廓是否閉合。
最重要的參數就是 epsilon 簡單記憶為：該值越小，得到的多邊形角點越多，輪廓越接近實際輪廓，該參數是一個準確度參數。
該函數返回值為輪廓近似多邊形的角點。
繪制輪廓
最后判斷，當上文返回的角點為 4 的時候，提取輪廓，代碼如下：
# 遍歷輪廓
for c in contours:
# 計算輪廓近似
peri = cv.arcLength(c, True)
approx = cv.approxPolyDP(c, 0.02 * peri, True)
# 當恰好是 4 個角點的時候，獲取輪廓。
if len(approx) == 4:
screen_cnt = approx
break
# 結果顯示
cv.drawContours(src, [screen_cnt], -1, (0, 0, 255), 2)

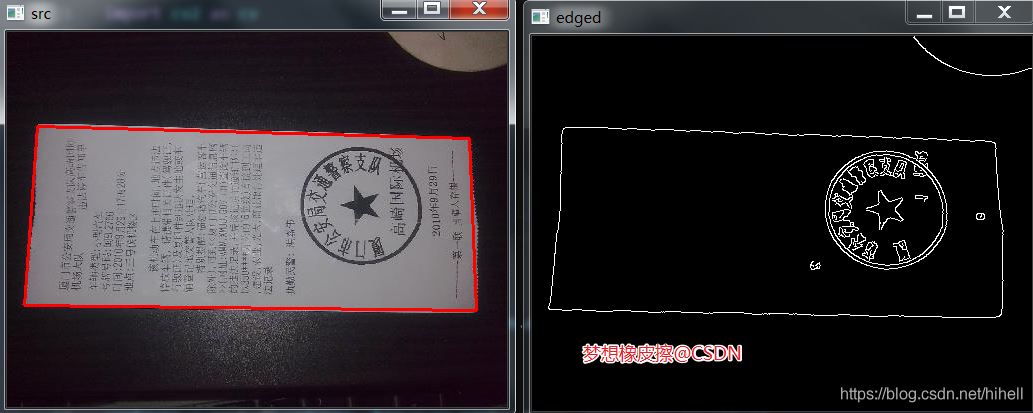

更換圖片，進行再次輪廓檢測，注意修改輪廓近似部分代碼即可。
# 遍歷輪廓
for c in contours:
# 計算輪廓近似
approx = cv.approxPolyDP(c, 30, True)
if len(approx) == 4:
screen_cnt = approx
break
