功能需求
項目需求：需要實現一個可以自由書寫的小畫板
簡單實現
對于熟悉canvas的同學來說，這個需求很簡單，大致邏輯如下：
1）監聽事件pointerdown，pointermove，pointerup
2）標記是否拖拽畫線模式變量 isDrawing，在down事件時置為true，up的時候置為false
3）使用canvas的api，設置線條樣式，調用繪制線條接口lineTo方法
短短幾十行代碼就能實現：
<!doctype html>
<html>
<head>
<meta charset=utf-8>
<style>
canvas {
border: 1px solid #ccc
}
body {
margin: 0;
}
</style>
</head>
<body style="overflow: hidden;background-color: rgb(250, 250, 250);touch-action: none;">
<canvas id="c" width="1920" height="1080"></canvas>
<script>
var el = document.getElementById('c');
var ctx = el.getContext('2d');
//設置繪制線條樣式
ctx.strokeStyle = 'red';
ctx.lineWidth = 1;
ctx.lineJoin = 'round';
ctx.lineCap = 'round';
var isDrawing;//標記是否要繪制
//存儲坐標點
let lastX, lastY;
document.body.onpointerdown = function (e) {
console.log('pointerdown');
isDrawing = true;
lastX = e.clientX;
lastY = e.clientY;
};
document.body.onpointermove = function (e) {
console.log('pointermove');
if (isDrawing) {
draw(e.clientX, e.clientY, lastX, lastY);
}
lastX = e.clientX, lastY = e.clientY;
};
document.body.onpointerup = function (e) {
if (isDrawing) {
draw(e.clientX, e.clientY, lastX, lastY);
}
lastX = e.clientX, lastY = e.clientY;
isDrawing = false;
};
function draw(x, y, lastX, lastY) {
ctx.beginPath();
ctx.moveTo(lastX, lastY);
ctx.lineTo(x, y);
ctx.stroke();
}
</script>
</body>
</html>

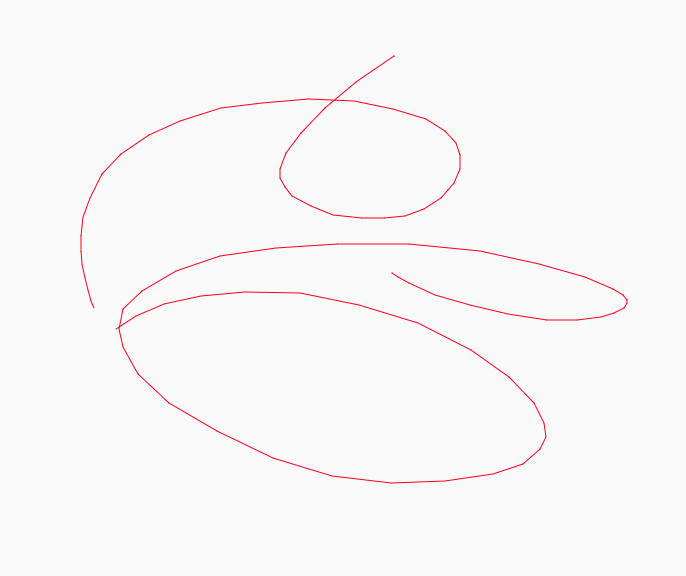

實現效果如下圖：
以上就簡單的實現了畫板功能，如果要求不高的用戶可以使用，但一旦遇到有點要求的用戶就無法交付這種產品，仔細看是線條折線感太強。
為什么會有折線感呢？
主要原因：

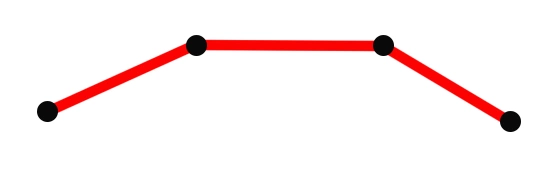

我們調用的api方法lineTo是兩點連線也就是直線
瀏覽器對鼠標事件mousemove的采集是有采集頻率的，并不是每個鼠標移動經過的每一個像素點都會觸發事件。
當鼠標移動的越快，那么兩點之間的間隔就越遠，那么折線感就更明顯。
如何能繪制平滑的曲線？
canvas提供的api中是有現成接口的，貝塞爾系列的接口就能滿足我們的要求，接下來我們講一下使用二次貝塞爾曲線繪制平滑曲線。
quadraticCurveTo(cpx,cpy,x,y)
二次貝塞爾曲線接口需要四個參數，cpx，cpy是曲線的控制點，x，y是曲線終點。
有人問那曲線的起點在哪里？其實曲線的起點取決于上一操作狀態，可以是moveTo的位置，或者是lineTo的位置，或者是貝塞爾的終點。
那么怎么調用quadraticCurveTo，參數怎么傳呢？
我們需要找出關鍵位置，直接用例子告訴大家吧
1）假如我們用鼠標采集到ABCDEF六個點
2）取前面三個點ABC計算，BC的中點B1，以A為起點，B為控制點，B1為終點，那么利用quadraticCurveTo可以繪制出這樣一條貝塞爾曲線

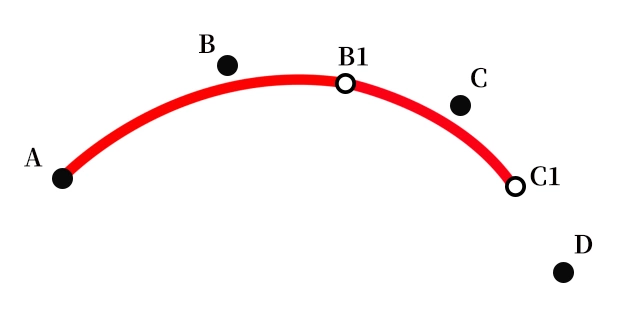

3）接下來計算CD的中點C1，以B1為起點，C為控制點，C1為終點，那么利用quadraticCurveTo可以繪制出這樣一條貝塞爾曲線
4）以此類推，當到了最后一個點時以D1為起點，E為控制點，F為終點，結束貝塞爾繪制。
根據算法進行代碼改造
OK我們介紹了具體算法的影響，那用該算法對我們前面的代碼進行改造：
<!doctype html>
<html>
<head>
<meta charset=utf-8>
<style>
canvas {
border: 1px solid #ccc
}
body {
margin: 0;
}
</style>
</head>
<body style="overflow: hidden;background-color: rgb(250, 250, 250);touch-action: none;">
<canvas id="c" width="1920" height="1080"></canvas>
<script>
var el = document.getElementById('c');
var ctx = el.getContext('2d');
//設置繪制線條樣式
ctx.strokeStyle = 'red';
ctx.lineWidth = 1;
ctx.lineJoin = 'round';
ctx.lineCap = 'round';
var isDrawing;//標記是否要繪制
//存儲坐標點
let points = [];
document.body.onpointerdown = function (e) {
console.log('pointerdown');
isDrawing = true;
points.push({ x: e.clientX, y: e.clientY });
};
document.body.onpointermove = function (e) {
console.log('pointermove');
if (isDrawing) {
draw(e.clientX, e.clientY);
}
};
document.body.onpointerup = function (e) {
if (isDrawing) {
draw(e.clientX, e.clientY);
}
points = [];
isDrawing = false;
};
function draw(mousex, mousey) {
points.push({ x: mousex, y: mousey });
ctx.beginPath();
let x = (points[points.length - 2].x + points[points.length - 1].x) / 2,
y = (points[points.length - 2].y + points[points.length - 1].y) / 2;
if (points.length == 2) {
ctx.moveTo(points[points.length - 2].x, points[points.length - 2].y);
ctx.lineTo(x, y);
} else {
let lastX = (points[points.length - 3].x + points[points.length - 2].x) / 2,
lastY = (points[points.length - 3].y + points[points.length - 2].y) / 2;
ctx.moveTo(lastX, lastY);
ctx.quadraticCurveTo(points[points.length - 2].x, points[points.length - 2].y, x, y);
}
ctx.stroke();
points.slice(0, 1);
}
</script>
</body>
</html>
在原有基礎上我們用了一個數組points保存鼠標經過的點，根據算法可知繪制貝塞爾曲線至少要用三個點，繪制過程中維護points數組。

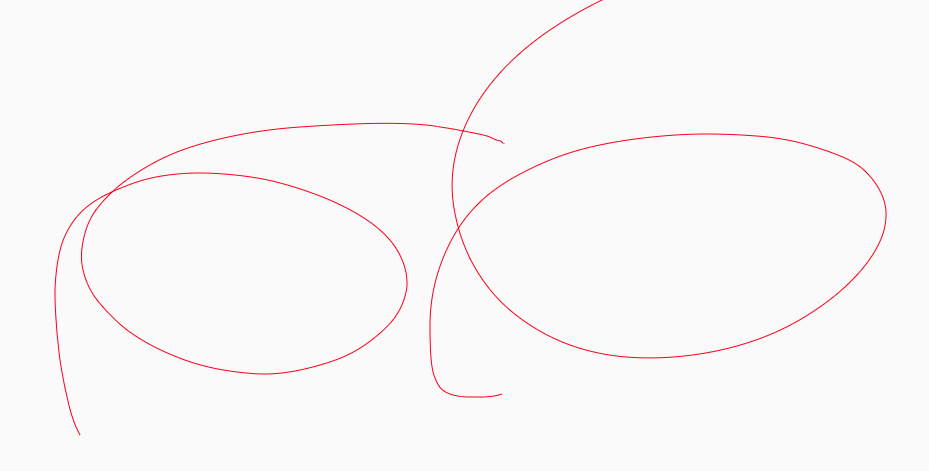

實現效果如下，可見平滑了很多！
后續文章：
實現蠟筆效果，實現筆鋒效果，畫筆性能優化
